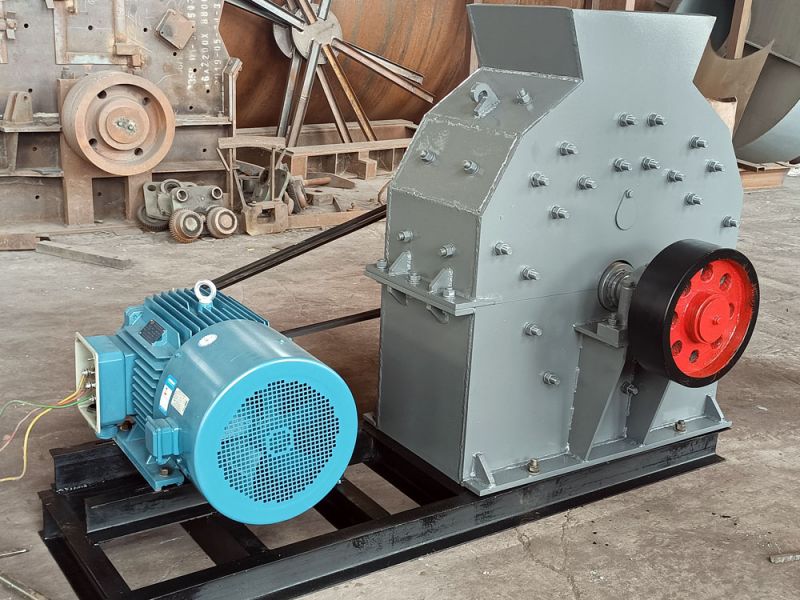

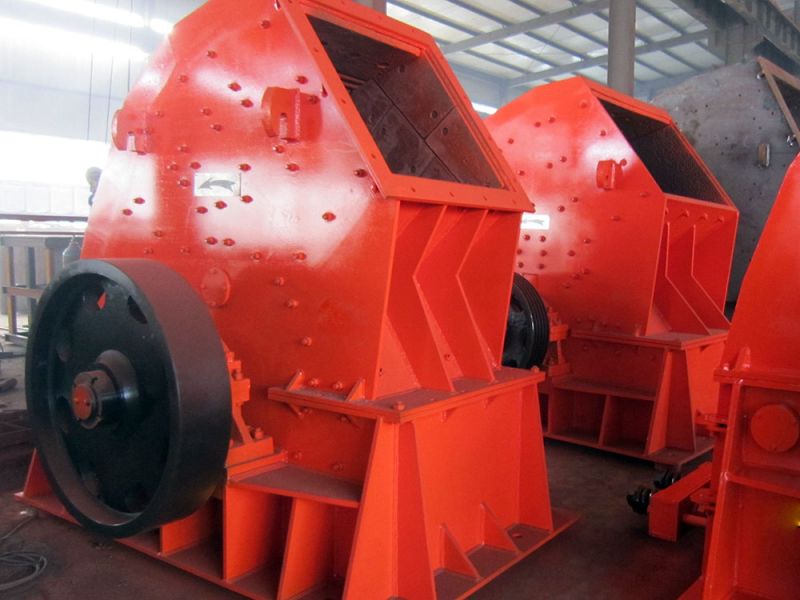

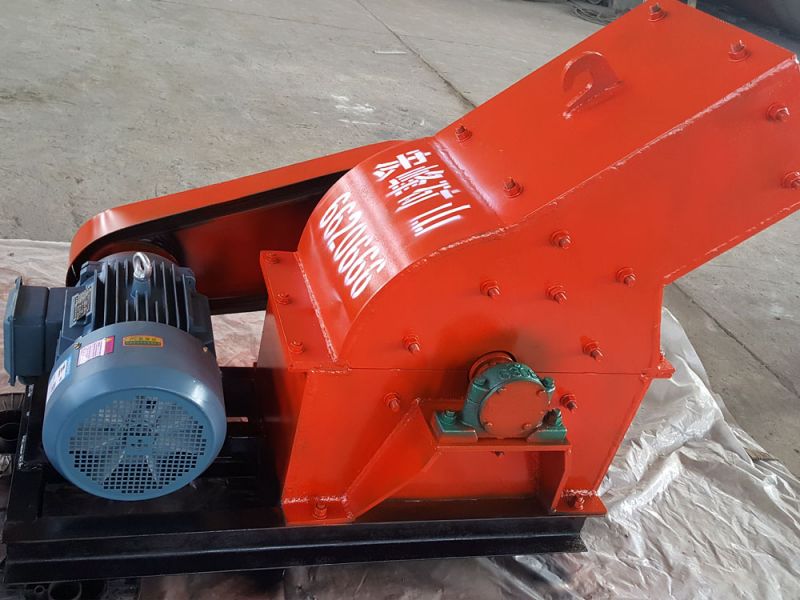

環錘式破碎機經高速轉動的錘體與物料碰撞破碎物料，它具有結構簡單，破碎比大，生產效率高等特點，可作干、濕兩種形式破碎，環錘式破碎機適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等硬度及脆性物料進行細碎。環錘式破碎機可根據用戶要求調整蓖條間隙，改變出料粒度，以滿足不同用戶的不同需求?！　…h(huán)錘式破碎機的主要工作部件為帶有錘子(又稱錘頭)的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級 通過篩板排出，大于篩孔尺寸的粗粒級 阻留在篩板上繼續受到錘子的打擊和研磨， 較后通過篩板排出機外。技術參數：型號轉子長度(㎜)較大進料塊度(㎜)出料粒度(㎜)產量(t/h)外型尺寸(㎜)總重量(不含電機)(kg)PCH-0402400×200200≤3045150800*890*560800PCH-0404400×400200≤3016-25980*890*5701050PCH-0604600×400200≤3022-331030*1270*8001430PCH-0606600×600200≤3030-601350*1270*8201770PCH-0808800×800200≤3075-1051750*1620*10803600PCH-10101000×1000300≤30160-2002100*2000*13406100200-245PCH-10161000×1600300≤30300-3502700*2000*13509200400-500PCH-12161200×1600400≤30500-6203100*2800*175015000620-800PCH-12211210×2100400≤30800-10003620*3350*195024000

　　對輥破碎機，一種礦山機械，又叫做雙輥式破碎機。主要用于破碎礦石。本機具有體積小，破碎比大(5-8)，噪聲低，結構簡單，維修方便的優點，被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點。對輥式破碎機適用于在電力、礦山、冶金、建材、耐火材料、煤礦等行業脆性塊狀物料的粗、中級破碎，其入料粒度大，出料粒度可調，可對抗壓強度≤160MPa的物料進行破碎。特別是煤炭行業，使用本機破碎原煤，只要經過除鐵、除雜、無須除矸，便可直接進行破碎，破碎出的物料，粒度均勻，過粉碎率低，從而簡化了選煤工藝，降低了投資和生產成本?！　?duì)輥式破碎機將破碎物料經給料口落入兩輥?zhàn)又g，進行擠壓破碎，成品物料自然落下。遇有過硬或不可破碎物時，對輥式破碎機的輥?zhàn)涌蓱{液壓缸或彈簧的作用自動退讓，使輥?zhàn)娱g隙增大，過硬或不可破碎物落下，從而保護機器不受損壞。相向轉動的兩輥?zhàn)佑幸欢ǖ拈g隙，改變間隙，即可控制產品較大排料粒度。雙輥破碎機是利用一對相向轉動的圓輥，四輥破碎機則是利用兩對相向轉動的圓輥進行破碎作業。技術參數：規格型號給料粒度出料粒度產量(t/h)電機功率(t/h)機重2PG-400×250≤2544934450561115002PG-610×400≤404494613-353045002PG-750×500≤404497715-4037122502PG-900×500≤403-4020-504414000

　　顎式破碎機是出現較早的破碎設備，因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少，因此，直到現在仍然廣泛地在冶金、化工、建材、電力、交通等工業部門，用于破碎抗壓強度在147～245MPa的各種礦石和巖石的粗、中、細碎?！　☆€式破碎機主要用于對各種礦石與大塊物料的中等粒度破碎，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。被破碎物料的較高抗壓強度為320MPa。　　性能特點　　1、采用高量的制作材料。　　2、更好的動顎總成，使其更經久耐用，動顎總成采用高質的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動，此外重型偏心軸亦采用鍛坯進行加工，這一切均使得JC系列顎式破碎機具有可靠性?！　?、軸承座采用整體式鑄鋼結構，整體鑄鋼軸承座能夠保證與破碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。　　4、采用有限元分析技術，破碎機具有更高的強度?！　?、破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致?！　?、排料口調整更快捷方便。歐版JC系列顎式破碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷?！　?、選用軸承規格更大、承載能力更高。 所有JC系列鄂式破碎機都裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命延長。　　8、采用了齒形護板，增大了顎板的有效長度，產量高?！　」ぷ髟怼　≡撓盗衅扑闄C(jī)工作方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的;當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。技術參數：型號給料口尺寸較大進排料口調處理能力偏心軸轉速電動機功率總重量外形尺寸料粒度整范圍(t/h)(r/min)(kw)(t)（長×寬×高）(mm)(mm)(mm)PE-150×250150×25012510-40449292504P   5.50.8720×660×850PE-200×300200×30018015-50449632604P   7.51.2910×750×990PE-200×350200×35018018-70449952604P   111.51000×870×990PE-250×400250×40021020-60450673006P   152.81300×1090×1270PE-400×600400×60034040-10016-602756P   3071730×1730×1630PE-500×750500×75042550-10040-1102756P   55121980×2080×1870PE-600×750600×750500150-20080-2402756P   5515.82070×2000×1920PE-600×900600×90050065-16050-1602506P   55172190×2206×2300PE-750×1060750×106063080-140110-3202508P   110292660×2430×2800PE-800×1060800×1060640130-190130-3302508P   11029.82710×2430×2800PE-830×1060830×1060650160-220150-3362508P   11030.72740×2430×2800PE-870×1060870×1060660200-260190-3362508P   11031.52810×2430×2800PE-900×1060900×1060685230-290230-3902508P   110332870×2420×2940PE-900×1200900×120075095-165220-3802008P   110523380×2870×3330PE-1000×12001000×1200850195-265315-5002008P   110553480×2876×3330PE-1200×15001200×15001020150-350400-8001806P   160-220100.94200×3300×3500PE-1500×18001500×18001200220-350500-10001808P   280-3551395160×3660×4248PEX-150×750150×75012018-48451633204P   153.81200×1530×1060PEX-250×750250×75021025-6013-353306P   225.51380×1750×1540PEX-250×1000250×100021025-6016-523306P   3071560×1950×1390PEX-250×1200250×120021025-6020-613306P   379.72140×1660×1500PEX-300×1300300×130025020-9016-1053006P   5515.62720×1950×1600
